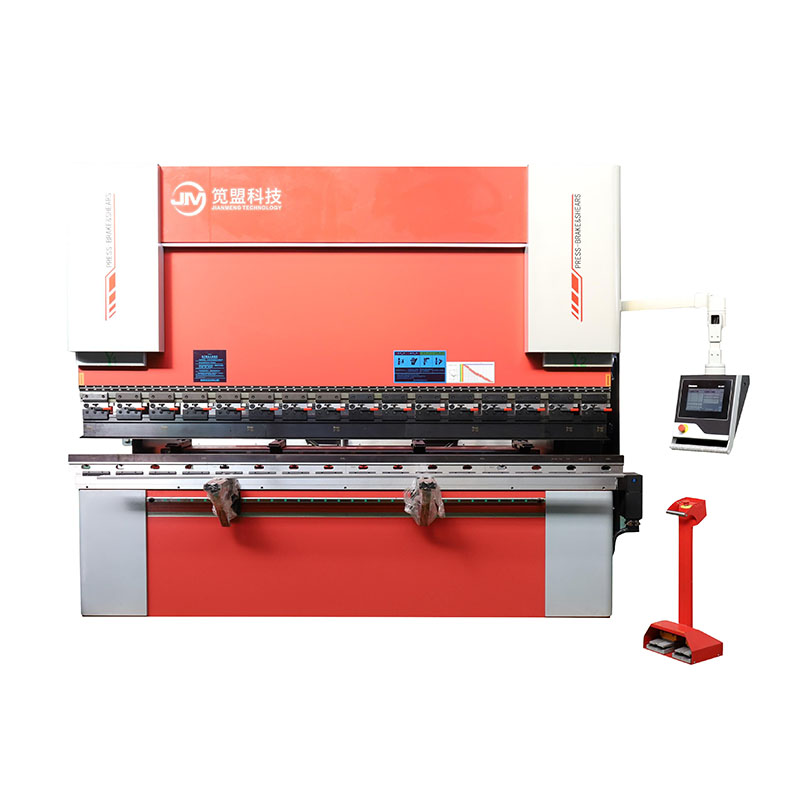

சீன உற்பத்தியாளர் JM ஆல் தயாரிக்கப்பட்ட ஹைட்ராலிக் பிரஸ் பிரேக், தொடக்க நிறுவனத்திற்கு பணத்தை சேமிக்க அல்லது இயந்திரத்தை எளிதான வழியில் பயன்படுத்த விரும்பும் எவருக்கும் சிறந்த தேர்வாகும்.

இயந்திர மாதிரி மற்றும் கட்டுப்பாட்டு தண்டுகளின் எண்ணிக்கை

கட்டுப்பாட்டு அச்சுகளின் எண்ணிக்கை: 4+1

ஒதுக்கப்பட்ட புத்திசாலித்தனமான வளைக்கும் கையாளுதல் இடைமுக செயல்பாடு

இயந்திரத்தின் முக்கிய கட்டமைப்பு

WE67K எலக்ட்ரோஹைட்ராலிக் இயந்திரத்தின் சிறப்பு அமைப்பு, வயதான மற்றும் இயல்பாக்குதல் சிகிச்சை.

ரியர் ஸ்டாப்பரில் உயர் செயல்திறன் கொண்ட சர்வோ மோட்டார் மற்றும் பந்து திருகு பொருத்தப்பட்டுள்ளது.

நிலையான டச்சு DELEM-DA53T முழுமையாக ஒருங்கிணைக்கப்பட்ட CNC அமைப்பு.

ஒரே டன்னேஜின் நிலையான மேல் மற்றும் கீழ் அச்சுகளின் 1 தொகுப்பு (குறைந்த அச்சு வளைக்கும் தயாரிப்புகளின் படி வடிவமைக்கப்பட்டுள்ளது).

ஹைட்ராலிக் பிரஸ் பிரேக்கின் இறக்குமதி செய்யப்பட்ட முக்கிய பாகங்கள்

- CNC அமைப்பு: நெதர்லாந்து DELEM

- ஹைட்ராலிக் அமைப்பு: ரெக்ஸ்ரோத்

- கிரேட்டிங் ஆட்சியாளர்: ஜிவிஐ

- உயர் அழுத்த எண்ணெய் பம்ப்: சன்னி

- குறைந்த மின்னழுத்த கருவி: ஷ்னீடர்

- எண்ணெய் குழாய் கூட்டு: DEGUO

- முத்திரை: பார்க்கர்

இயந்திரத்தின் முக்கிய தொழில்நுட்ப அளவுருக்கள்:

இயந்திர கட்டமைப்பு பண்புகள் மற்றும் நிலையான கட்டமைப்பு

சட்டமானது எஃகில் பற்றவைக்கப்படுகிறது, இயல்பாக்கம் மற்றும் அதிக அதிர்வெண் அதிர்வு மூலம் உள் அழுத்தத்தை நீக்குகிறது, இயந்திர கருவியின் ஒட்டுமொத்த துல்லியத்திற்கு உத்தரவாதம் அளிக்கிறது, சிறந்த விறைப்புத்தன்மை, சிறந்த முறுக்கு எதிர்ப்பு மற்றும் சாய்வு எதிர்ப்பு திறன் ஆகியவற்றைக் கொண்டுள்ளது. தடிமனான வொர்க்பெஞ்ச் தட்டு மற்றும் தடிமனான ஸ்லைடர் ஆகியவை இயந்திரத்தை மிகவும் கடினமாக்குகின்றன. எனவே, வளைக்கும் போது, ​​ஸ்லைடர் மற்றும் பணிப்பெட்டியின் சிதைவு மிகவும் சிறியது மற்றும் பணிப்பகுதி சிறந்த நேரியல் மற்றும் கோண சீரான தன்மையைக் கொண்டுள்ளது.

எந்திரத்தின் துல்லியத்தை உறுதிப்படுத்த, துல்லியமான எந்திரத்தை உருவாக்க, ஒருங்கிணைந்த வெல்டிங்கிற்குப் பிறகு பெரிய மாடி போரிங்-மிலிங் இயந்திரம் மற்றும் ஒரு முறை எந்திர முறையைப் பயன்படுத்தவும்.

ஹைட்ராலிக் பிரஸ் பிரேக்கின் உபகரணங்களின் தொழில்நுட்ப பண்புகள்

ஜெர்மனியில் ரெக்ஸ்ரோத் வளைக்கும் இயந்திரத்தின் சிறப்பு ஹைட்ராலிக் அமைப்பு (எலக்ட்ரோ-ஹைட்ராலிக் விகிதாசார சர்வோ ஒத்திசைவு கட்டுப்பாட்டு அமைப்பு) ஏற்றுக்கொள்ளப்பட்டது. கணினி ஒரு நிலை கட்டுப்பாட்டு அமைப்பு, மூடிய வளைய வகை. இது கிரேட்டிங் ரூலர் மூலம் ஸ்லைடு பிளாக்கின் ஒத்திசைவு பிழையை மாறும் வகையில் கண்டறியும். எண் கட்டுப்பாட்டு அமைப்பின் எலக்ட்ரோ-ஹைட்ராலிக் சர்வோ வால்வு ஸ்லைடு பிளாக்கின் ஒத்திசைவு பிழையை சரிசெய்கிறது, இதனால் ஸ்லைடு பிளாக் எப்போதும் முழுமையான பகுதி சுமையின் கீழ் பணியிடத்துடன் இணையாக இருக்கும். ஸ்லைடிங் பிளாக்கின் ஒத்திசைவான துல்லியம் ≤±0.02mm ஆகும்.

எண் கட்டுப்பாட்டு அமைப்பு விகிதாசார வால்வின் திறப்பு அளவைக் கட்டுப்படுத்துகிறது, மேலும் விகிதாசார வால்வு இடது மற்றும் வலது எண்ணெய் சிலிண்டர்களின் எண்ணெய் நுழைவாயிலை ஒழுங்குபடுத்துகிறது. Y1 மற்றும் Y2 அச்சுகள் -- ஸ்லைடு பிளாக்கின் இடது மற்றும் வலது பக்கங்கள் முறையே ஐரோப்பிய ATEK நிறுவனத்தின் GIVI உயர்-துல்லியமான நேரியல் கிரேட்டிங் அளவுகோல் (Y1-Y2) பொருத்தப்பட்டுள்ளன, இது ஸ்லைடுக்கு இடையேயான சரியான தூரத்தை அளவிடப் பயன்படுகிறது. தொகுதி மற்றும் பணிநிலையம். கிரேட்டிங் அளவுகோலும் நெடுவரிசையும் மென்மையாக இணைக்கப்பட்டுள்ளன, மேலும் நெடுவரிசை சிதைவு நிலைப்படுத்தலைப் பாதிக்காது. நிலைத் தரவு உடனடியாக CNC அமைப்புக்கு அளிக்கப்படுகிறது, இது வெளியீடு சர்வோ வால்வு கட்டுப்பாட்டு சமிக்ஞையை (S1-S2) கணக்கிட முடியும். எனவே, ஸ்லைடரின் பொருத்துதல் துல்லியம் ≤±0.02mm ஆகும்.
